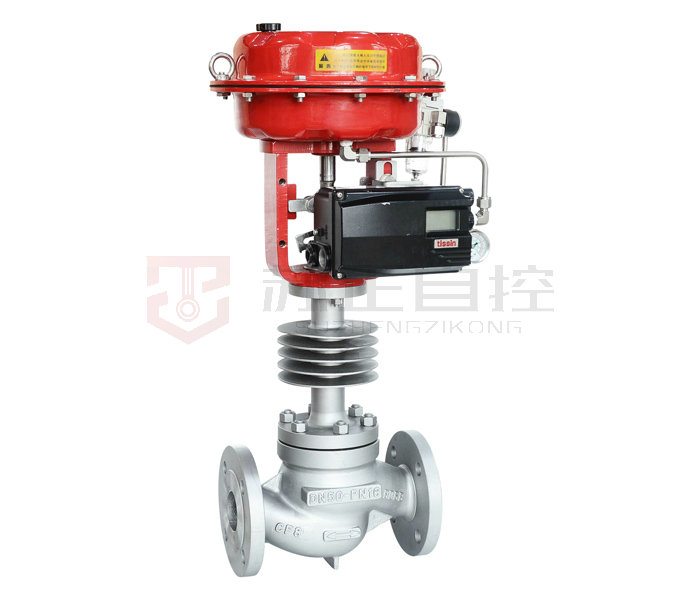

氣動高溫調節閥
產品概述
氣動薄膜套筒調節閥,流體壓力平衡閥芯型套筒導向型高性能調節閥,是一種大容量、動態穩定性優良、適合苛刻工況條件的高性能調節閥。由于具有使作用在閥芯上的流體壓力平衡的結構,因此只需用較小的操作力便可達到穩定調節。

該控制閥具有以下主要特點:

流體壓力平衡閥芯型套筒導向調節大容量、動能穩定性優良、適于苛刻工作條件的高性能調節;

結構緊湊、形體小、流體通道呈S流線型,壓降損失小、流量大、可調節范圍廣、流量特性曲線精度高,閥芯導向面積大,抗震性好,性能可靠;

籠式調節閥保證閥體不受閃蒸和空化及介質沖刷的破壞,適用于高壓差產生的閃蒸空化的場合;

易于制成波紋管密封、蒸汽夾套型、加長型等特殊構造;

雙密封填料,杜絕泄漏。壽命長,工作可靠,使用范圍廣。

氣動高溫調節閥主要技術參數


公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

直線

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

允許壓差/氣開(MPa)

6.4

6.4

6.4

6.4

6.4

6.4

6.4

5.9

4.9

4.9

4.0

3.0

2.4

公稱壓力

PN1.6、2.5、4.0、6.4MPa ANSI 150、300600;JIS 10K、20K

額定行程(mm)

16

25

40

60

100

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

閥蓋形式

標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)*

密封填料

柔性石墨填料

閥芯形式

套筒型閥芯

流量特性

直線性、等百分比

泄漏等級

IV、V、VI

氣動高溫調節閥執行器技術參數


配置執行器類別

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程(mm)

10、16

24

40

40、60

100

彈簧范圍(KPa)

20~100(標準)、20-60、60-100、40-200、80-240

膜片材料

丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140~400KPa

氣源接口

RC1/4"

環境溫度

-30~+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)


氣動高溫調節閥主要零件材料

1

閥體

A216 WCB

A351 CF8

A351 CF8M

A351 CF3M

2

墊片

石墨墊片

石墨墊片

石墨墊片

石墨墊片

3

套筒

A276 304

A276 304

A276 316

A276 316L

4

閥芯

304/304+高溫密封圈

304/304+高溫密封圈

316/316+高溫密封圈

316L/316L+高溫密封圈

5

導向套

A276 304

A276 304

A276 316

A276 316L

6

中墊

石墨墊片

石墨墊片

石墨墊片

石墨墊片

7

閥蓋

A216 WCB

A351 CF8

A351 CF8M

A351 CF3M

8

閥桿

F182 304

F182 304

 F182 316

F182 316L

9

金屬墊

SS304

SS304

SS316

SS316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不銹鋼

不銹鋼

不銹鋼

12

填料壓蓋

A216 WCB

A276 304

A276 316

A276 316L

氣動高溫調節閥主要性能指標

項目

不帶定位器

帶定位器

基本誤差%

±8.0

±1.5

回差%

-

1.5

死區%

6.0

0.6

始終點偏差%

氣開

始點

±4.0

±2.5

始點

-

氣關

始點

-

終點

±4.0

額定行程偏差%(金屬密封)

+≤+4.0+4

+2.5

*但請注意各種材質的使用溫度·壓力范圍。如超出上述溫度范圍,請研究選用
